Funktionsmotoren
für die technische Ausbildung
Funktionsfähige Motor- und Antriebssysteme mit originalen Fahrzeugkomponenten für praxisorientierte Diagnose, elektrische Messungen und systematische Fehlersuche.
Je nach Ausbildungsziel realisieren wir Schulungsstände mit Benzin- und Dieselmotoren sowie modernen Mild-Hybrid- und Vollhybrid-Antriebssystemen verschiedener Fahrzeughersteller.
Benzin
Saug- und aufgeladene Ottomotoren
Diesel
Common Rail · Abgasnachbehandlung
Mild Hybrid
Verbrennungsmotor und elektrische Unterstützung
Vollhybrid
Verbrennungs- und Elektroantrieb im Systemverbund
Originales Antriebssystem
Motor, Steuergeräte, Sensoren, Aktoren und fahrzeugspezifische Komponenten arbeiten im realen Systemverbund.
Direkter Messzugang
Breakout-Boxen und zugängliche 4-mm-Messbuchsen ermöglichen elektrische Messungen direkt am funktionsfähigen System.
Fehler gezielt untersuchen
OBD-Diagnose und optionale Fehlersimulation schaffen realitätsnahe Aufgaben für Schulung, Prüfung und systematische Fehlersuche.
Vom Verbrennungsmotor bis zum Vollhybrid
Funktionsmotoren der BBH Technische Anlagen GmbH werden auf Basis originaler Fahrzeugtechnik aufgebaut und für den Einsatz in der technischen Aus- und Weiterbildung didaktisch aufbereitet.
Entscheidend ist dabei nicht ein bestimmter Hersteller oder ein einzelnes Antriebskonzept. Je nach Kundenanforderung können Benzinmotoren, Dieselmotoren, Mild-Hybrid-Systeme und Vollhybrid-Antriebe unterschiedlicher Hersteller als funktionsfähige Schulungsanlage realisiert werden.
Benzinmotoren
Moderne Ottomotoren mit Direkteinspritzung, Aufladung, variabler Ventilsteuerung und elektronischem Motormanagement.
Dieselmotoren
Dieselsysteme mit Common-Rail-Einspritzung, Turbolader, Abgasnachbehandlung sowie moderner Motor- und Fahrzeugdiagnose.
Mild Hybrid
Verbrennungsmotoren mit zusätzlichem elektrischen Bordnetz und elektrischer Unterstützung, beispielsweise mit 48-Volt-Technik.
Vollhybrid
Vollständige Hybridantriebe mit Verbrennungsmotor, elektrischem Antrieb, Hochvoltsystem, Leistungselektronik und Energiespeicher.
BMW B48 mit Benzindirekteinspritzung und TwinPower Turbo
Ein Beispiel für einen modernen funktionsfähigen Benzinmotor-Schulungsstand mit originaler Bedien-, Diagnose- und Motortechnik.
Funktionsmotor BMW 2,0 HPI B48

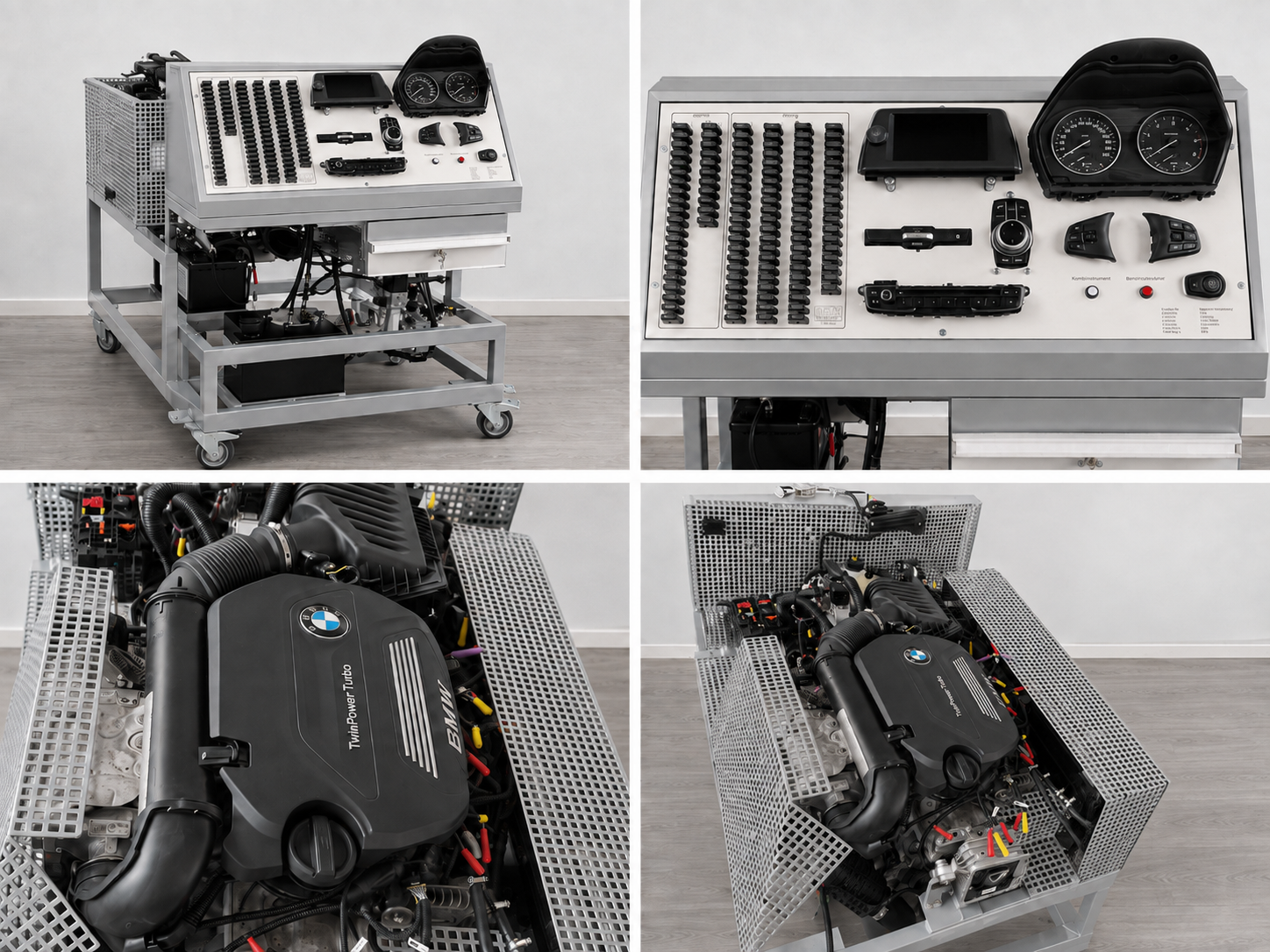

Funktionsfähiger 4-Zylinder-Benzindirekteinspritzmotor vom Typ BMW B48 mit Valvetronic und TwinPower Turbo.
Der Motor ist in Gebrauchsausführung mit allen für den Betrieb notwendigen Komponenten auf einem stabilen, fahrbaren Schulungsgestell aufgebaut.
Eine speziell aufgebaute Armaturenkonsole stellt die erforderlichen Anzeige- und Bedienelemente übersichtlich für den Schulungsbetrieb zur Verfügung.
2,0 Liter
4-Zylinder BMW B48
Direkteinspritzung
Modernes Motormanagement
Valvetronic
Variable Ventilsteuerung
OBD
16-polige Diagnoseschnittstelle
Der frei zugängliche Aufbau ermöglicht die Verbindung klassischer Motormechanik mit moderner elektronischer Motorsteuerung und werkstattüblicher Fahrzeugdiagnose.
Toyota Prius III Hybrid Synergy Drive
Der Motorschulungsstand zeigt einen vollständigen Vollhybrid-Antrieb und verbindet Verbrennungsmotor, elektrischen Antrieb, Hochvoltbatterie und Leistungselektronik in einem funktionsfähigen System.
Motorschulungsstand Toyota Prius 3 Hybrid

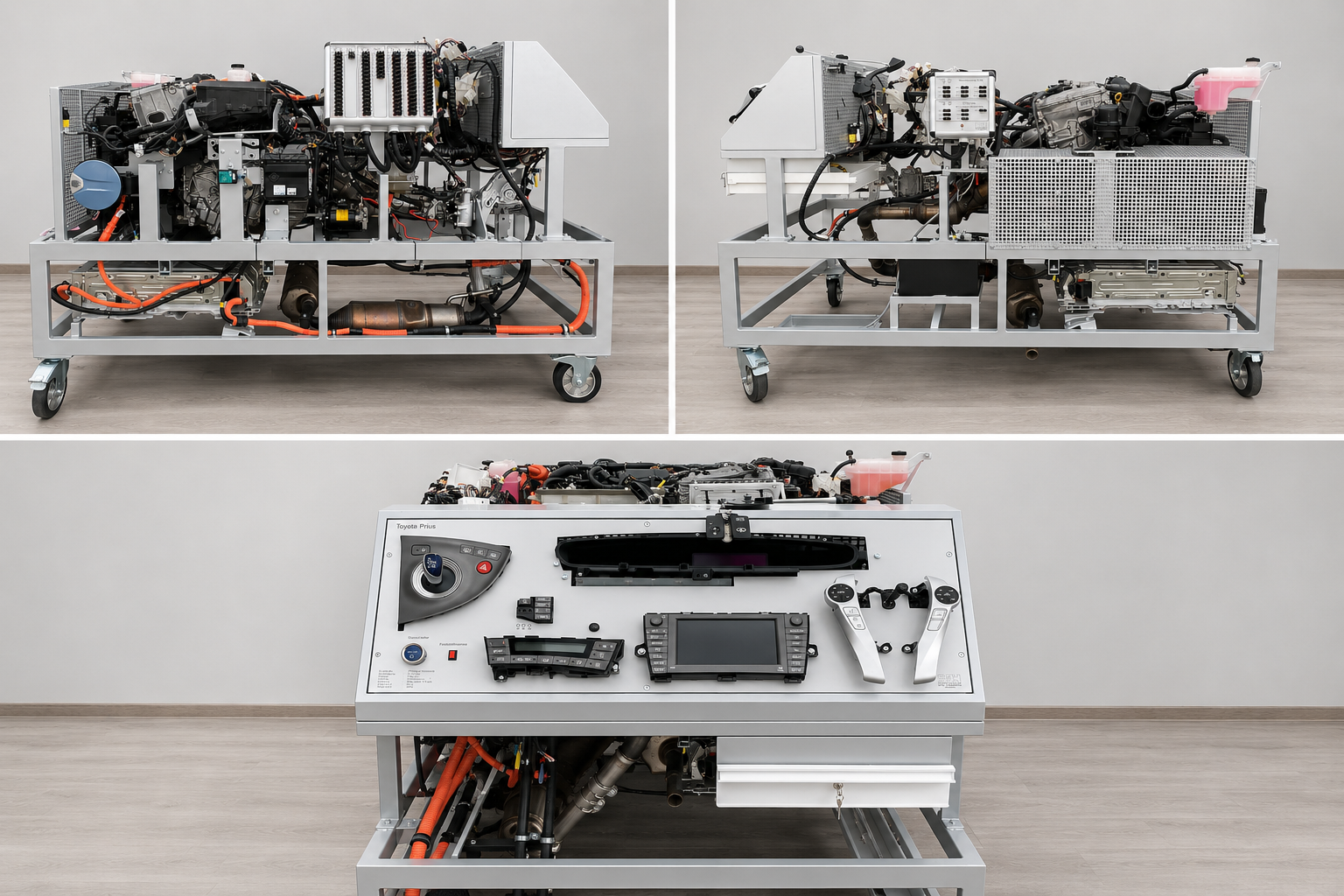

Voll funktionsfähiger Motorschulungsstand auf Basis eines Toyota Prius III mit Automatikgetriebe, Hochvoltbatterie und sämtlichen wesentlichen Komponenten des Hybrid Synergy Drive.
Der Aufbau verfügt über eine aktive Fahrzeug-Identifikationsnummer und bildet das originale Fahrzeugsystem mit Armaturen, Bedienelementen, Wegfahrsperre, Kabelbaum und Diagnoseschnittstelle realitätsnah ab.
Vollhybrid
Hybrid Synergy Drive
Hochvolt
Originale HV-Batterie
30 Fehler
Abschließbare Fehlerschaltung
Breakout-Box
Messzugang zum Hybridsystem
Drehende und heiße Komponenten sind gegen unbeabsichtigtes Berühren geschützt. Der gesamte Aufbau befindet sich auf einem stabilen Gestell mit vier tragfähigen, feststellbaren Lenkrollen.
Ford Fiesta 1,0 L EcoBoost Mild Hybrid
Als Beispiel für aktuelle Mild-Hybrid-Technik verbindet dieser Schulungsstand einen originalen Verbrennungsmotor mit dem dazugehörigen 48-Volt-System.
Originaler Fahrzeugantrieb mit 12- und 48-Volt-System
Der Schulungsstand kombiniert den originalen 1,0-Liter-EcoBoost-Motor mit den Komponenten des 48-Volt-Mild-Hybrid-Systems.
Das Zusammenspiel von Verbrennungsmotor, elektrischer Unterstützung, Energiespeicherung und den unterschiedlichen Spannungsebenen kann direkt am realen System untersucht werden.
1,0 L EcoBoost
Originaler Ford Verbrennungsmotor
48 Volt
Mild-Hybrid-Bordnetz
Messtechnik
Zugängliche Messpunkte
Diagnose
Fehlersimulation und Fahrzeugdiagnose
Didaktische Aufbereitung des realen Fahrzeugsystems
Je nach Motor- und Antriebssystem können unterschiedliche Mess-, Diagnose- und Fehlersimulationsmöglichkeiten in den Schulungsstand integriert werden.
Breakout-Box

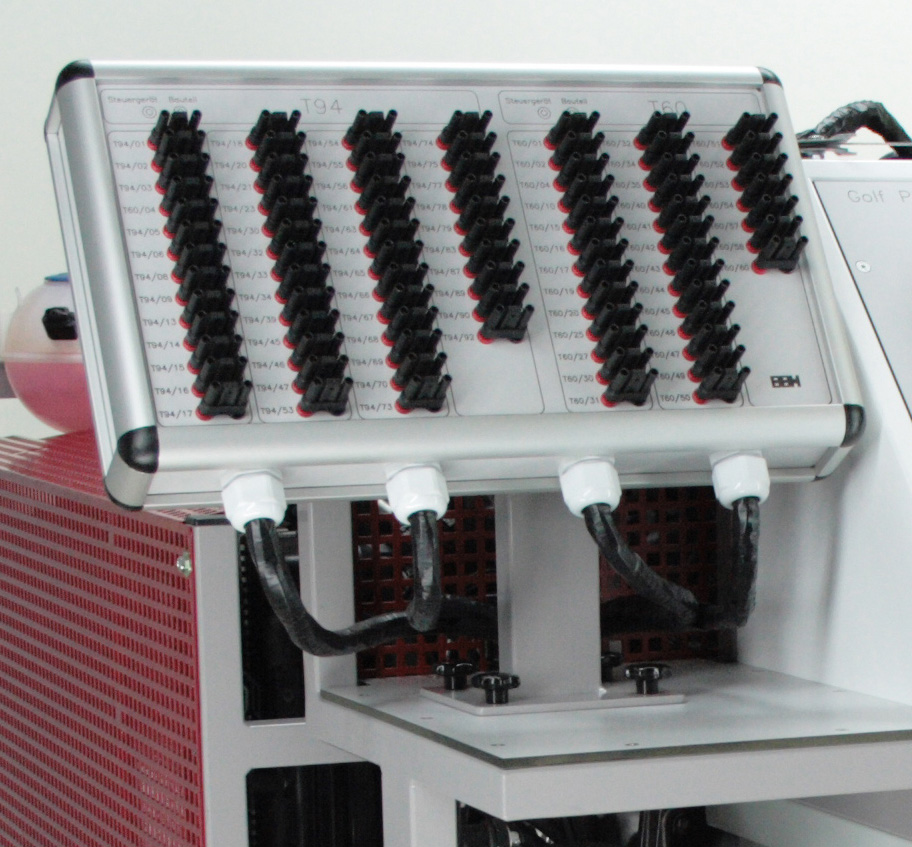

Eine fest installierte Breakout-Box ermöglicht Spannungs- und Widerstandsmessungen direkt zwischen Steuergerät und Fahrzeugsystem.
Die Pin-Belegung wird übersichtlich dargestellt. Brückenstecker ermöglichen Messungen ohne vollständige Trennung des Steuergeräts.
Messbuchsen an Sensoren und Aktoren

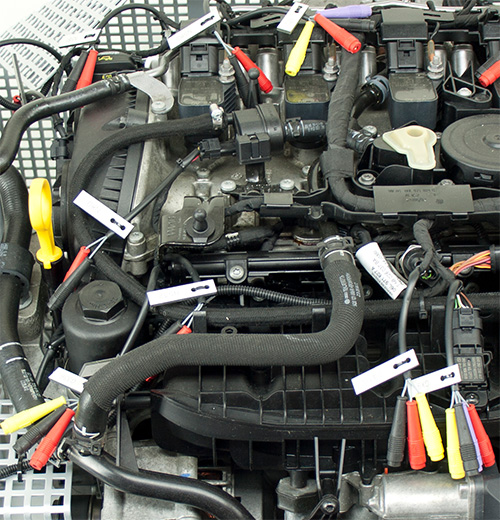

Farbige 4-mm-Messbuchsen ermöglichen Messungen direkt an ausgewählten Sensoren und Aktoren.
Spannungen, Widerstände und Signale können untersucht werden, ohne den originalen Kabelbaum für jede Messaufgabe öffnen zu müssen.

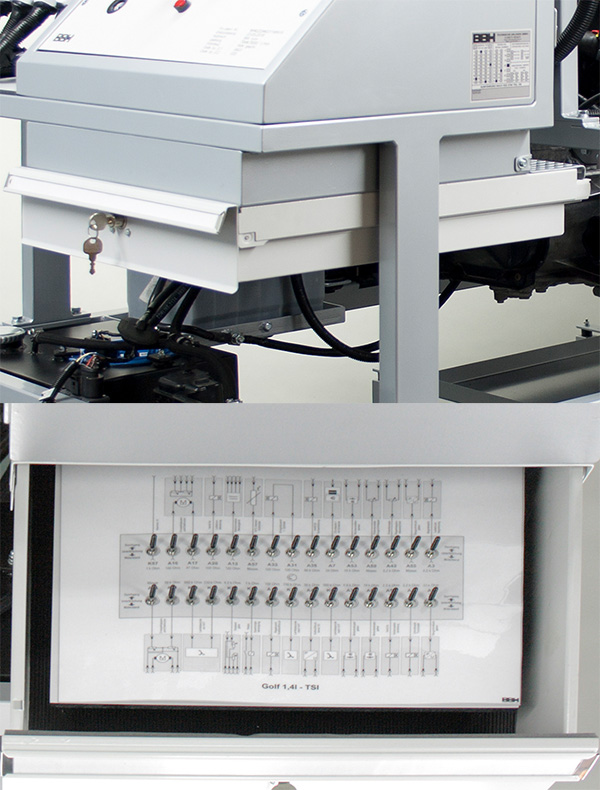

Manuelle Fehlerschaltung
Je nach Ausführung können elektrische Fehler gezielt über eine geschützte Fehlerschaltung in das System eingebracht werden.
Unterbrechungen, Kurzschlüsse und Masseschlüsse bilden realitätsnahe Aufgaben für Diagnose und systematische Fehlersuche.
BBH IoT-Fehlerschaltung

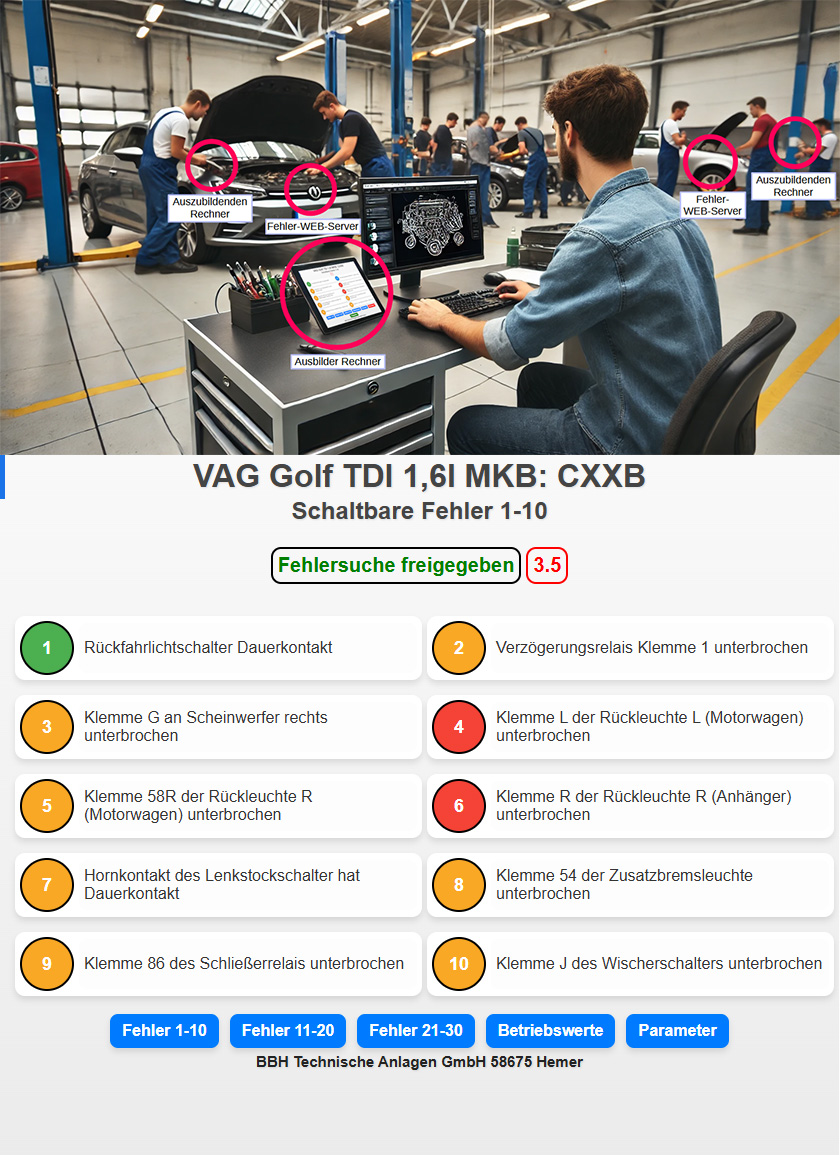

Die webbasierte Fehlerschaltung ermöglicht das Einbringen und Freigeben von Fehlern über einen normalen Webbrowser.
PC, Tablet oder Smartphone können als Bediengerät genutzt werden und ermöglichen flexible Schulungs- und Prüfungsszenarien.
Vom Systemverständnis bis zur Fehlerdiagnose
Die Kombination aus realem Antriebssystem, Diagnosezugang, Messpunkten und Fehlersimulation ermöglicht einen durchgängigen praxisorientierten Unterricht.
Systemaufbau
Motor, Steuergeräte, Sensoren, Aktoren und elektrische Versorgung im Gesamtsystem kennenlernen.
Betriebszustände
Motordaten, Betriebszustände und Steuerungsstrategien am real arbeitenden System beobachten und bewerten.
Messen
Spannungen, Widerstände und elektrische Signale direkt an Steuergerät, Sensorik und Aktorik erfassen.
Diagnostizieren
Fehlerspeicher, Messwerte und elektrische Prüfungen zu einem strukturierten Diagnoseablauf verbinden.
Funktionsmotoren verschiedener Hersteller und Antriebskonzepte
Neben den ausführlich dargestellten Systemen können weitere Motor- und Antriebssysteme unterschiedlicher Hersteller als funktionsfähige Schulungsstände aufgebaut werden.
Dieselmotor · SCR-Katalysator
Benzin · EURO 6 D-TEMP
Benzin · EURO 6 D-TEMP
Diesel · Mild-Hybrid
Common-Rail-Diesel
Benzinmotor
Benzinmotor
Aufgeladener Benzinmotor
Dieselmotor · Diagnose
Dieselmotor · Partikelfilter
Benzinmotor · OBD
Dieselmotor
Reale Antriebstechnik für unterschiedliche Ausbildungsziele
Die Funktionsmotoren können entsprechend Ausbildungsstand und Unterrichtsschwerpunkt konfiguriert werden – von Grundlagen des Motormanagements bis zur Diagnose komplexer Hybrid- und Hochvoltsysteme.
Berufsschulen
Ausbildungszentren
Meisterschulen
Hochschulen
Betriebliche Weiterbildung
Funktionsmotoren passend zu Ihrem Ausbildungsziel
Ob Benzin, Diesel, Mild Hybrid oder Vollhybrid – Funktionsmotoren können entsprechend dem gewünschten Fahrzeugtyp, Antriebssystem und Ausbildungsumfang zusammengestellt und didaktisch aufbereitet werden.
