Praxisorientierte Schulungsanlagen mit originalen Fahrzeugkomponenten für elektrische Messungen, systematische Diagnose, CAN- und LIN-BUS-Technologie sowie realitätsnahe Fehlersuche.
OEM-Technik
Originale Fahrzeugkomponenten
CAN & LIN
Vernetzte Fahrzeugsysteme
Diagnose
OBD und elektrische Messungen
Fehlersimulation
Bis zu 10 schaltbare Systemfehler
& LIN
01 · Fahrzeugtechnik
Originale Komponenten
Beleuchtung, Steuergeräte, Kombiinstrumente, Schalter und weitere fahrzeugspezifische Komponenten ermöglichen praxisnahe Arbeiten direkt an realer Fahrzeugtechnik.
02 · Messtechnik
Verdrahten und messen
Herausgeführte Sicherheitslaborbuchsen ermöglichen das systematische Verdrahten, Prüfen und Messen elektrischer Stromkreise anhand fahrzeugspezifischer Schaltpläne.
03 · Diagnose
Bussysteme und Fehlersuche
CAN-, LIN- und OBD-Technik schaffen die Grundlage für moderne Diagnoseübungen, Signaluntersuchungen und strukturierte Fehlersuche an vernetzten Fahrzeugsystemen.
Reale KFZ-Elektrik für die technische Ausbildung
Die Schulungsanlagen verbinden originale Fahrzeugtechnik mit einer übersichtlichen und didaktisch nutzbaren Arbeitsumgebung. Elektrische Stromkreise können nachvollzogen, verdrahtet, gemessen und diagnostiziert werden. Je nach System stehen zusätzlich Fahrzeugdiagnose, Bussystemanalyse und elektronische Fehlersimulation zur Verfügung.

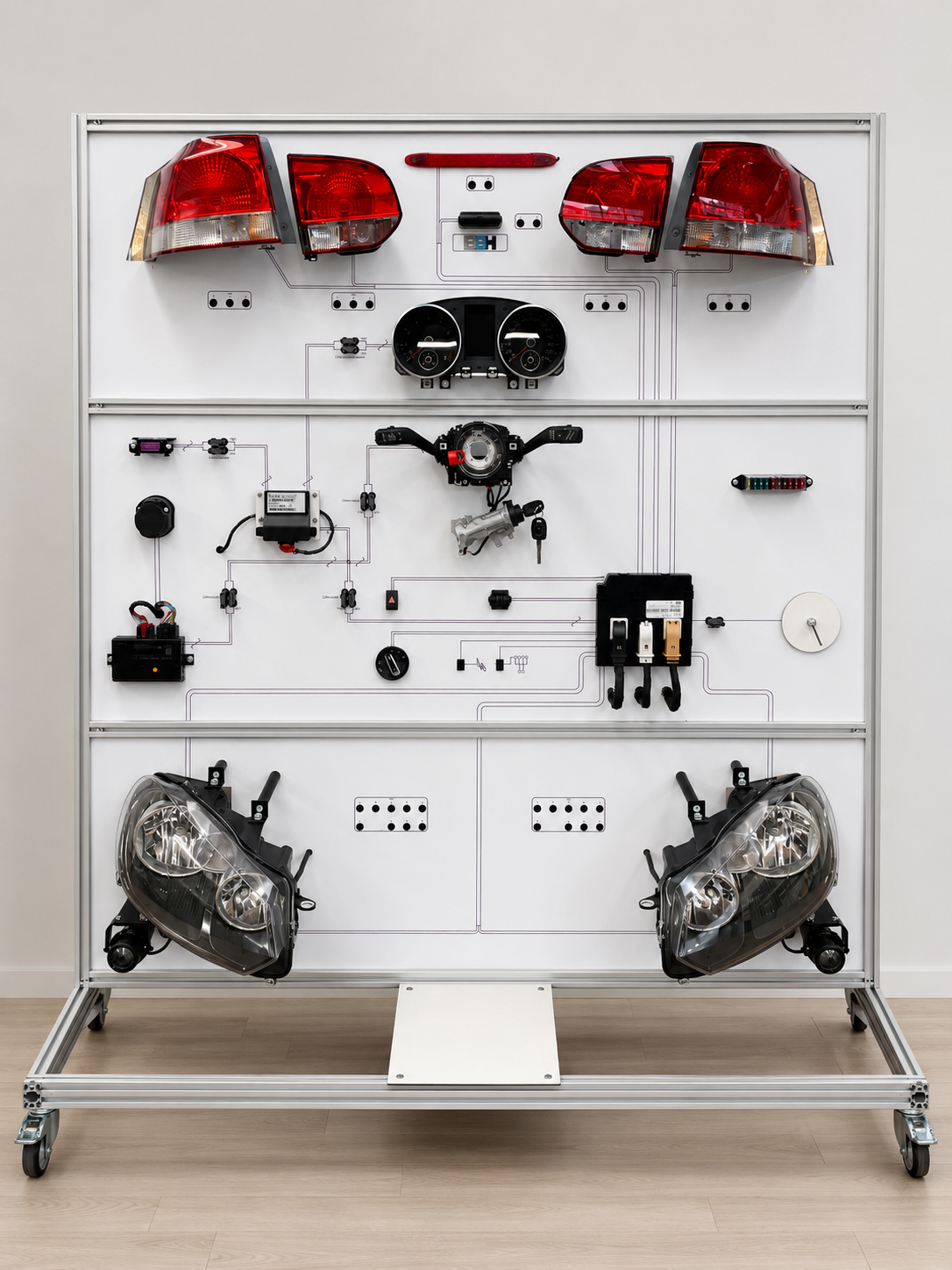

Fahrbarer Schulungsstand mit vernetzter Fahrzeugelektronik
Funktionsfähiger Schulungsstand auf Basis originaler Komponenten eines VW Golf VI für elektrische Messungen, Diagnose, Bussystemanalyse und systematische Fehlersuche.
Elektrik, Diagnose und Bussysteme am realen Fahrzeugverbund
Der fahrbare Schulungsstand ist mit funktionsfähig aufgebauten Originalkomponenten eines VW Golf VI ausgestattet. Sämtliche Bauteile sind übersichtlich auf einer gravierten Melamin-Kunstharzplatte montiert.
Die elektrischen Anschlüsse der Komponenten sind an farbigen Sicherheitslaborbuchsen herausgeführt. Die Gravur und Kennzeichnung orientiert sich am originalen VW-Schaltplan, sodass Stromkreise nachvollziehbar und sicher verdrahtet werden können.
Neben der klassischen Fahrzeugelektrik beinhaltet die Anlage CAN- und LIN-BUS-Technologie. Über den 16-poligen OBD-Anschluss können handelsübliche Diagnosetester eingesetzt werden.
CAN & LIN
Vernetzte Fahrzeugkommunikation
10 Fehler
Elektronische Fehlerschaltung
OBD
16-polige Diagnoseschnittstelle
CAN Analyse
Software auf Basis AndiWin.net 2017
Zusätzlich können originale Tür- und Anhängermodule direkt an den Schulungsstand angeschlossen werden. Im Lieferumfang befinden sich ein abgestimmter Laborkabelsatz sowie die CAN-Analyse-Software auf Basis von AndiWin.net 2017.

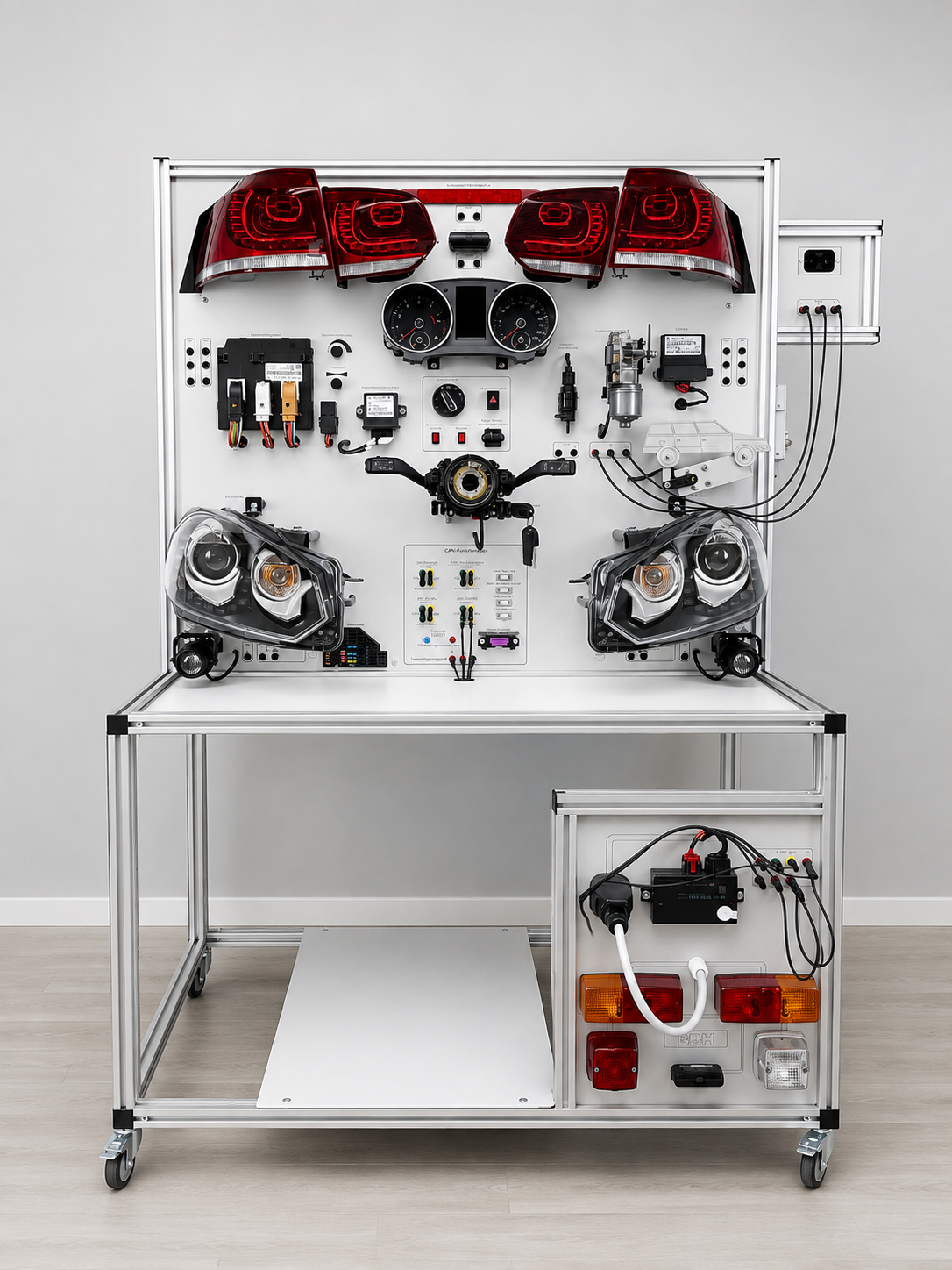

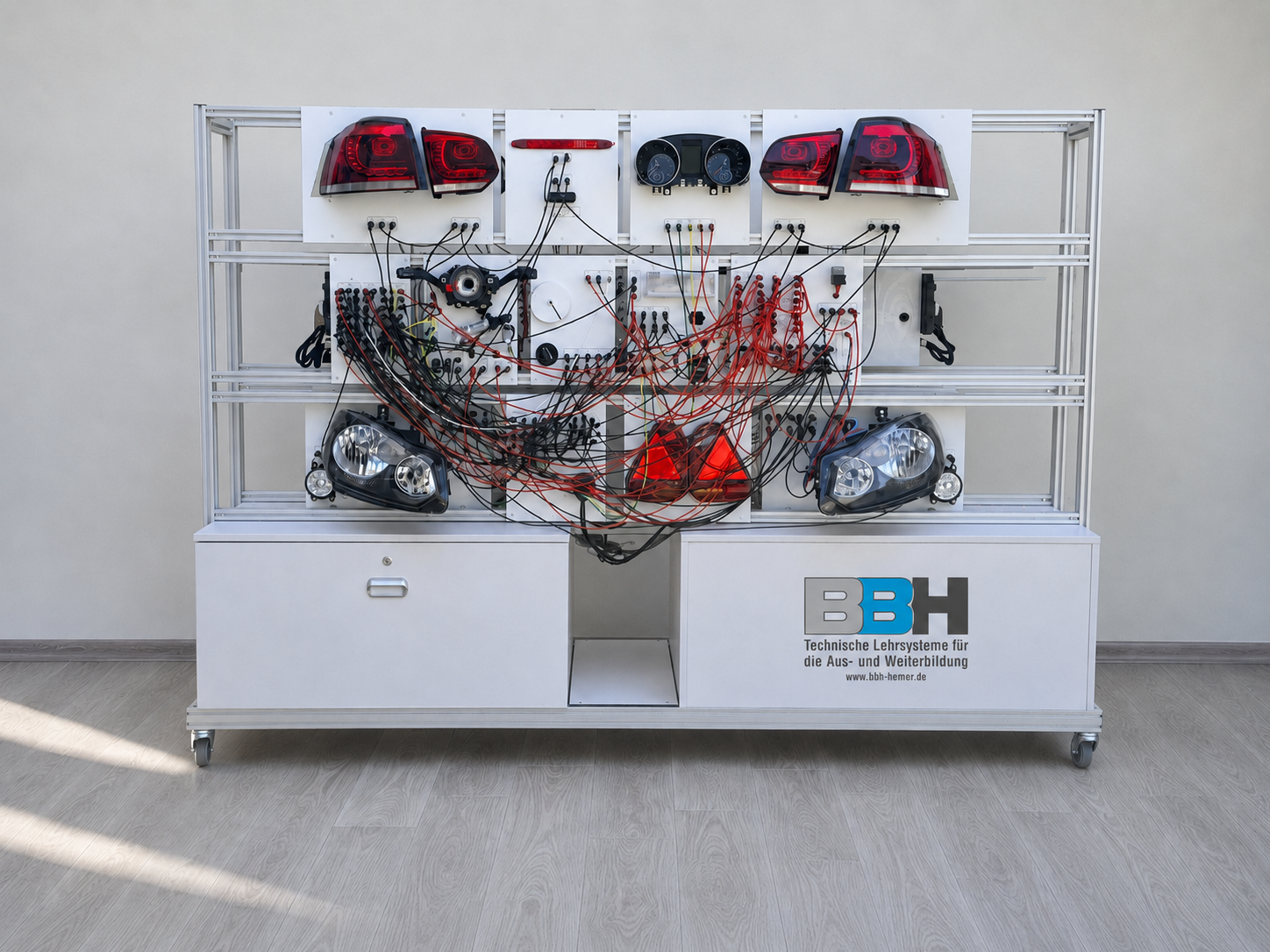

Komplette Fahrzeugbeleuchtung als verdrahtbarer Schulungsstand

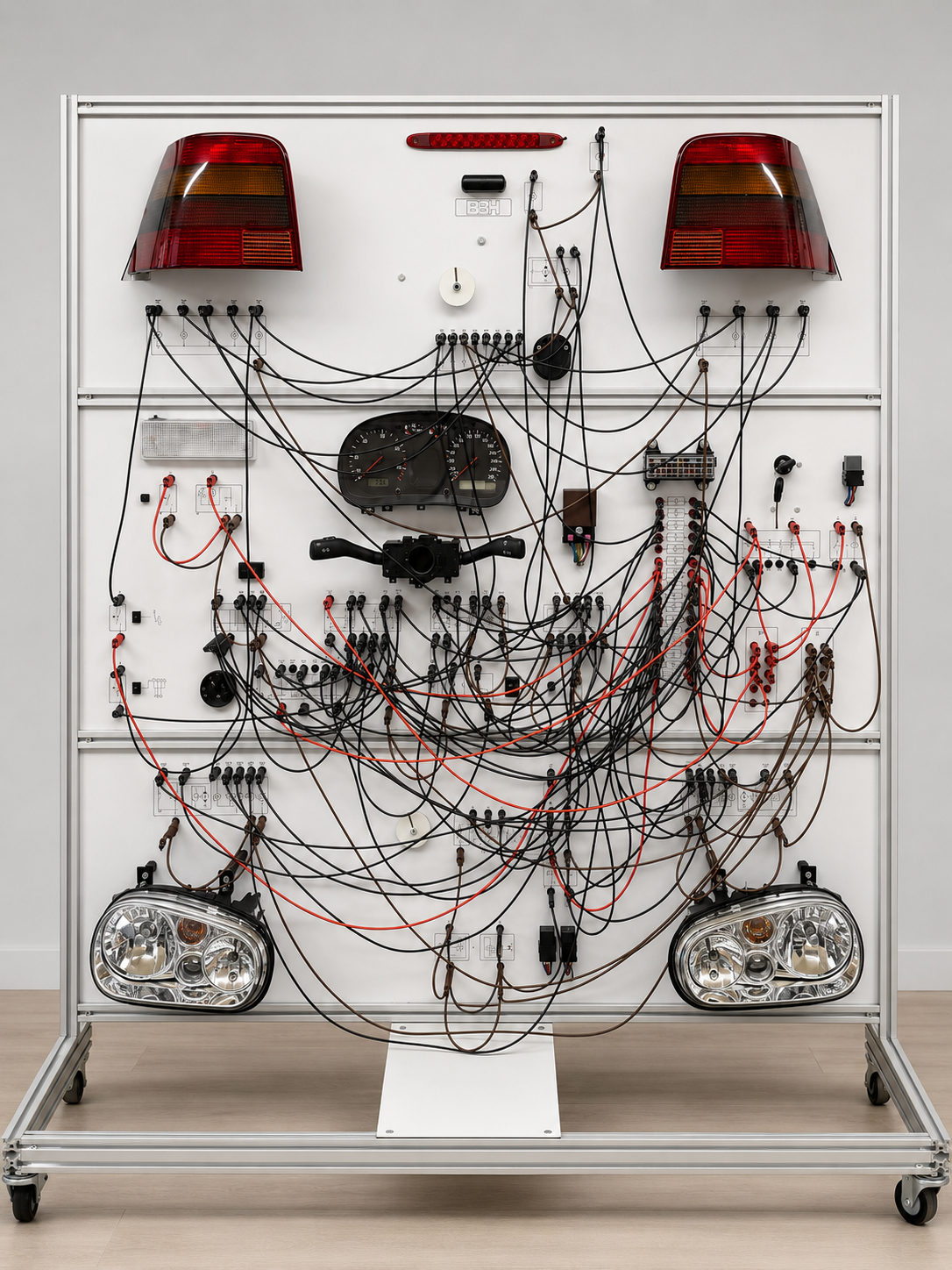

Die kompakte Lichtwand bildet die komplette Fahrzeugbeleuchtung auf Basis originaler Komponenten eines VW Golf IV ab und ermöglicht praxisgerechte Verdrahtungs-, Mess- und Diagnoseübungen.
Stromkreise aufbauen, prüfen und systematisch nachvollziehen
Die komplette Fahrzeugbeleuchtung basiert auf der Technik eines VW Golf IV und besteht aus originalen Fahrzeugteilen. Die Lichtwand ist als kompakte, fahrbare Schulungseinheit aufgebaut.
Sämtliche relevanten Stromkreise sind über herausgeführte 4-mm-Messanschlüsse mit Klemmbezeichnung zugänglich. Dadurch können elektrische Verbindungen anhand der Original-Schaltpläne selbstständig aufgebaut und anschließend messtechnisch untersucht werden.
Für einen sicheren Schulungsbetrieb ist zusätzlich ein NOT-AUS-Schalter in die Anlage integriert.
4-mm-Anschlüsse
Mess- und Verdrahtungspunkte
Originaltechnik
Komponenten VW Golf IV
12 Volt
AGM-Batterieversorgung
NOT-AUS
Sicherer Schulungsbetrieb
Zur Identifizierung der Fahrzeugausstattung an Diagnosesystemen gehört eine Brief- beziehungsweise Fahrzeugscheinkopie eines entsprechenden Original-Serienfahrzeugs zum System.

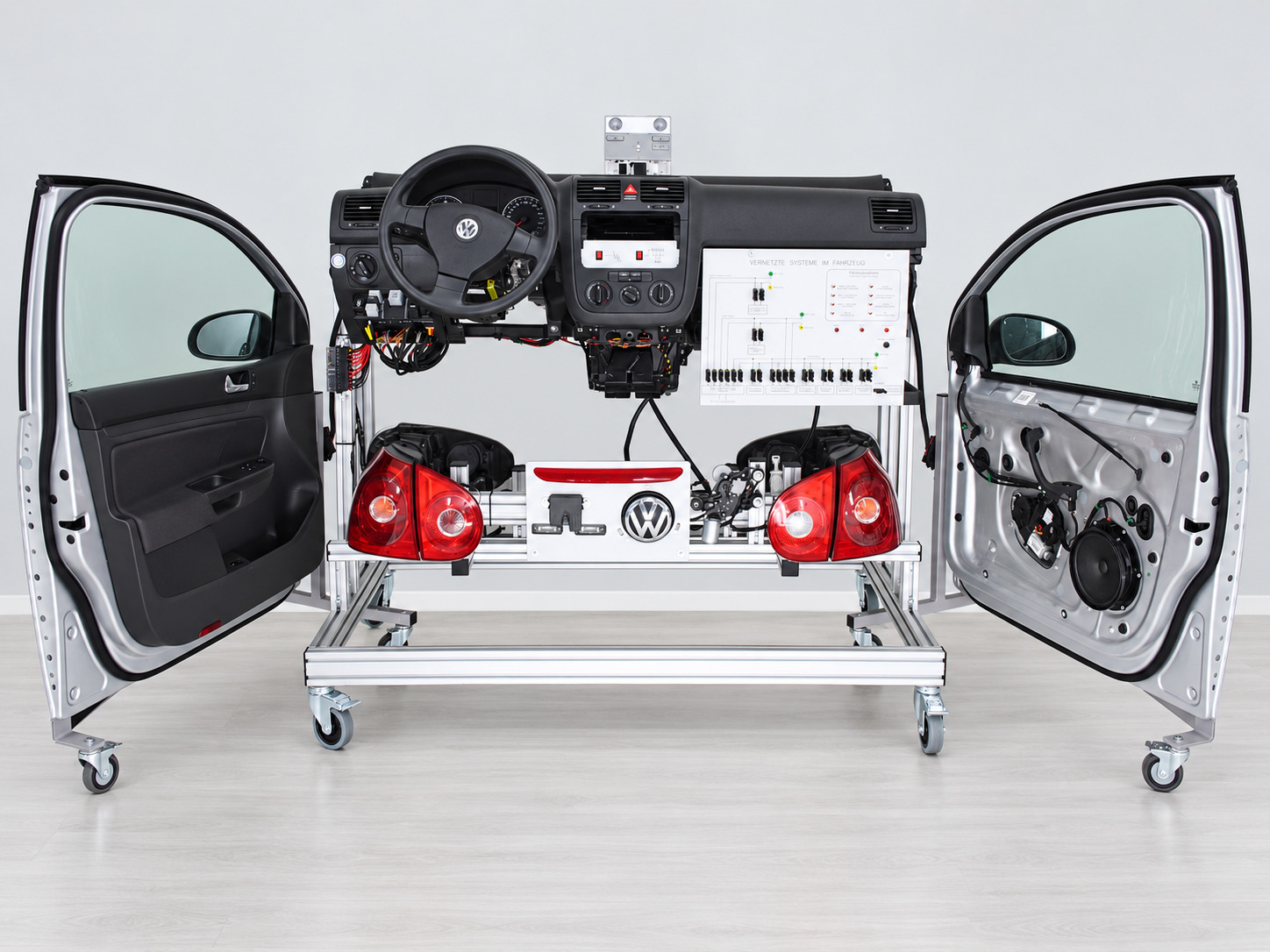

Umfangreicher Schulungsstand für Elektrik, Diagnose und Anhängersteuerung
Der doppelseitig aufgebaute Golf-VI-Schulungsstand erweitert die elektrische und elektronische Arbeitsumgebung um zusätzliche Bedien-, Schalt- und Anhängerfunktionen.
Doppelseitige Arbeitsumgebung mit CAN, LIN und Anhängersteuerung
Der fahrbare Schulungsstand ist doppelseitig mit funktionsfähigen Originalkomponenten eines VW Golf VI aufgebaut. Die Komponenten sind auf Melamin-Kunstharzplatten montiert und über farbige Sicherheitslaborbuchsen zugänglich.
Die Kennzeichnung der Anschlüsse orientiert sich am originalen VW-Schaltplan und ermöglicht einen nachvollziehbaren Aufbau der elektrischen Stromkreise. CAN- und LIN-BUS-Technologie sind vollständig in die Schulungsanlage integriert.
Eine elektronische Fehlerschaltung ermöglicht das gezielte Einbringen von zehn unterschiedlichen Fehlern. Über die OBD-Schnittstelle können handelsübliche Diagnosetester direkt am System eingesetzt werden.
Doppelseitig
Umfangreicher Systemaufbau
CAN & LIN
Vernetzte Fahrzeugelektronik
10 Fehler
Elektronische Fehlersimulation
Anhänger
13-polige Anhängersteuerung
Im Lieferumfang befinden sich ein abgestimmter Laborkabelsatz, die erforderlichen Unterlagen sowie ein Netzgerät für den Schulungsbetrieb.
Vom Schaltplan bis zur systematischen Fehlersuche
Die Schulungssysteme ermöglichen einen durchgängigen Praxisbezug von der grundlegenden elektrischen Verdrahtung bis zur Diagnose vernetzter elektronischer Fahrzeugsysteme.
Verdrahten nach Schaltplan
Elektrische Stromkreise werden anhand fahrzeugspezifischer Schaltpläne aufgebaut. Die beschrifteten Sicherheitslaborbuchsen erleichtern die eindeutige Zuordnung von Leitungen, Klemmen und Komponenten.
CAN- und LIN-BUS analysieren
Vernetzte Steuergeräte und Bussysteme können unmittelbar am funktionsfähigen Aufbau untersucht werden. Kommunikation und Systemzusammenhänge moderner Fahrzeuge lassen sich dadurch praxisnah vermitteln.
Diagnostizieren und Fehler finden
OBD-Diagnose, elektrische Messungen und gezielt eingebrachte Fehler ermöglichen strukturierte Diagnoseabläufe vom Fehlerspeicher bis zur messtechnischen Lokalisierung der Fehlerursache.
Entwickelt für praxisorientierte technische Ausbildung
Die Systeme eignen sich für unterschiedliche Ausbildungsstufen – von den Grundlagen der Fahrzeugbeleuchtung und elektrischen Verdrahtung bis zur Diagnose vernetzter CAN- und LIN-BUS-Systeme.
Schulungsanlagen für KFZ-Elektrik und Elektronik
Unsere Schulungssysteme verbinden originale Fahrzeugtechnik mit praxisgerechten Mess-, Verdrahtungs-, Diagnose- und Fehlersuchmöglichkeiten. Für weitere Informationen sowie individuelle Ausstattungs- und Erweiterungsmöglichkeiten stehen wir Ihnen gerne zur Verfügung.
